Как организовать систему водоотведения в банном комплексе за пределами города

Банный комплекс — объект, который предназначен для гигиенических, оздоровительных, других процедур и отдыха. Качественное проектирование и монтаж системы отвода вод — одно из важных требований для нормального функционирования бани. Если комплекс располагается за пределами города и отсутствует возможность подключения к централизованной системе канализации, то выбираются другие варианты.
О видах и особенностях организации системы водоотведения в бане за пределами города рассказывает эксперт «Лемана ПРО» («Леруа Мерлен»), Николай Петин, продавец-консультант, г. Санкт-Петербург.

Важные моменты

Проектирование и организация слива в банном комплексе — многоэтапный процесс. Выбор технологии, вида системы делается на этапе разработки проекта перед строительством объекта. Монтаж слива проводится после возведения фундамента.

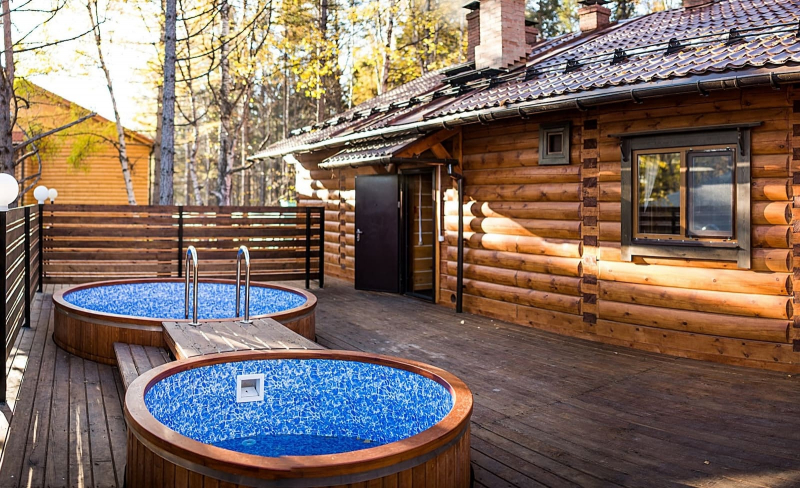

Банный комплекс

При выборе технологии организации слива обязательно учитывается вид пола в помещениях, где применяется вода: моечной и парной. Вода в банях обычно попадает на пол, затем по наклонным плоскостям, трубам или через щели стекает на грунт, в траншею или канализацию. Полы в банях бывают проливными, протекающими, сплошными. Последний вариант редко используется для загородных комплексов.

Для периодически работающих загородных бань бетонный пол (даже утепленный) слишком холоден, особенно зимой. Поэтому его используют редко, но только для водосбора, а деревянную решетку поднимают повыше над бетонным основанием и превращают в дощатый протекающий пол.

Перед работами выясняется: есть на участке канализационная система, существует ли возможность подсоединиться к центральной инженерной сети. В неканализованных районах населенных пунктов предусматривается наличие и устройство местных очистных сооружений. Метод очистки и место сброса сточных вод согласовывается с органами Государственного санитарного надзора.

Если комплекс располагается в заболоченной местности с глинистым типом почвы, а грунтовые воды залегают близко к поверхности, то создается герметичная объемная конструкция. В такой земле открытые системы водоотведения не монтируются, в отличие от песка и супесей, которые обладают хорошей дренажной пропускающей способностью.

Для банных комплексов, которые располагаются за городом, используются четыре технологии: приямок, грунтовая фильтрация, дренажный или сливной колодец. Подробнее рассмотрим три первых варианта.

Приямок под моечной и парной банного комплекса

Приямок — неглубокая яма, располагающаяся под полом помещения, из которого требуется отводить воду. Такой способ водоотвода подходит для небольших бань. Это самый простой и бюджетный вариант слива воды, который не предполагает создания сложных инженерных сооружений и использования дорогостоящих материалов.

В приямке создается фильтрующий слой толщиной примерно 60% от общей глубины. В качестве материалов может выступать керамическая, кирпичная крошка, щебень мелкой фракции, песок. Фильтрующий слой выполняет важную функцию: он задерживает мусор, очищает сточные воды. После фильтрации жидкость проникает в землю и впитывается в нее.

Плюсы технологии:

• отсутствует необходимость в прокладке трубопровода; простая организация;
• удобство при обслуживании, простота очищения.

Приямок допускается оборудовать в небольших банных комплексах со столбчатым фундаментом. Он организуется в песчаных грунтах. При использовании приямка на других типах почвы и при близком залегании грунтовых вод жидкость будет не успевать впитываться. Это приведет к образованию застоев жидкости, возникновению плесени, другим нежелательным последствиям.

Технология включает четыре этапа:

1. Определяются места расположения банного комплекса и ямы нужного объема. Обычно приямок роют под помывочным отделением и/или парной.
2. На стенах ямы формируется закрепляющий слой из кирпича, камня, других материалов.
3. На дно укладываются два фильтрующих слоя. Для нижнего используется песок, а для верхнего — строительный материал более крупных фракций, обычно щебень.
4. Яму закрывают лагами, на которые монтируются деревянные широкие доски с зазорами для слива жидкости.

Для организации приямка монтажники могут использовать другую технологию для протекающих полов:

• Вырывается квадратная яма.
• Стены покрывают гидроизоляцией. Оптимальный вариант — заливка бетонной смесью.
• На высоте примерно 10 см от дна монтируется труба для отвода под уклоном. В такой ситуации жидкость попадает в трубу, а затем в централизованную систему канализации.
• Для исключения риска попадания неприятных запахов в помещения банного комплекса монтажники устанавливают гидрозатвор. Конструкция в виде металлической пластины с уклоном вниз монтируется в трех местах. Минимальное расстояние между дном ямы и ребром опущенного гидрозатвора — 5 см.

Грунтовая фильтрация

Вариант подходит для загородных банных комплексов. Способ подразумевает транспортировку сточных вод по трубам в септик, в котором жидкость очищается и распределяется по нескольким водопроводам. Установка септика — метод создания современной канализационной системы. В нем происходит сбор сточных вод, их отстаивание и переработка. Твердые частицы оседают на дне емкости, а осветленные стоки отводятся на дальнейшую доочистку. За счет осаждения осадка и всплытия веществ сточные воды осветляются.

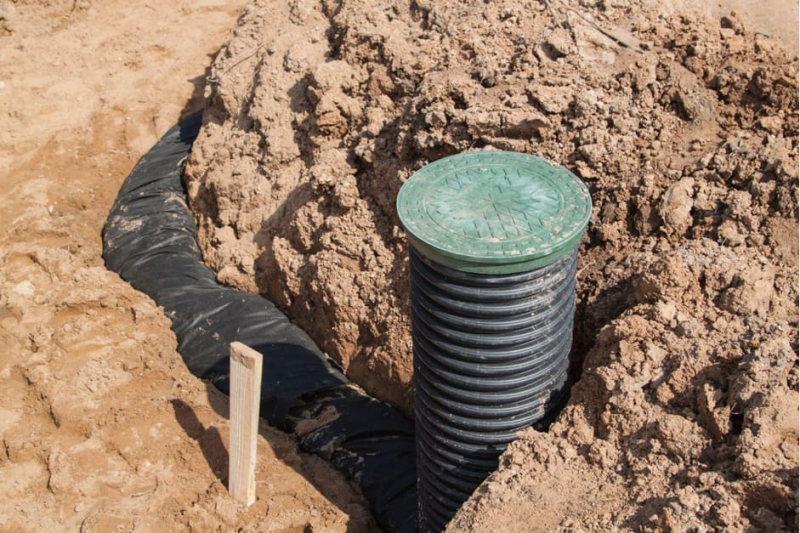

Водоотведение

Выпавший осадок хранится в септике от 6 до 12 месяцев. За это время органическая часть осадка ила и плавающих веществ под влиянием микробов разрушается с образованием растворимых минеральных соединений и нерастворимых органических веществ. В результате процесса объем осадка в септике за время хранения сокращается в несколько раз.

Но для максимальной эффективности не достаточно только очищение стоков в септике, поэтому требуется дополнительная очистка. Для этого обустраивается дренаж для резервуара. Различают два вида дренажной системы: изготовление фильтрационного колодца. Он используется при глубоком залегании грунтовых вод. Жидкость через проницаемое дно и отверстия в стенках просачиваются в песчаный грунт; организация дренажного поля. Вариант применяется при высоком уровне залегания подземных вод.

Фильтрованная вода может использоваться для орошения газонов, клумб, деревьев, если они украшают территорию комплекса, или отводится в грунт. Чтобы септик для бани справлялся с любыми нагрузками, генерируемыми стандартной работой бани, следует предусмотреть максимальный уровень одномоментных сбросов и отталкиваться от полученного показателя. Часто рекомендуется использовать аэрационные септики или станции биологической очистки вместо накопителей или септиков без электричества.

Плюсы метода:

• автономность и отсутствие необходимости в специальном обслуживании;
• в систему фильтрации можно направлять воду не только из банного комплекса;
• септики отличаются высокой степенью очищения.

Система фильтрации хорошо работает в грунтах с высокой водопроводимостью и низким уровнем грунтовых вод. В противном случае лучше сразу ориентироваться на систему с кислородом. Это позволит избежать появления неприятных запахов, загрязнения питьевых источников и подтопления территории канализационными стоками.

Технология включает несколько этапов:

• Установка септика на глубине от 1,2 до 2,5 метра.
• Монтаж канализационной трубы на глубине ниже уровня промерзания грунта.
• Монтаж дренажных труб с перфорацией по всей длине.
• От септика отводят перфорированные (дренажные) трубы в слоях фильтрующих материалов (песок, щебень) толщиной примерно 0,5 м.

У всех элементов трубопровода для дренажного поля септика должен быть одинаковый уклон укладки. На 1 метр он примерно равен 1—2 см. Каждые 6 метров проводится установление стояка, который предназначен для вентиляции.
Подготовка траншей. Во время процесса на дно насыпается слой песка толщиной около 10 см. В некоторых ситуациях можно использовать песчано-гравийную смесь.

Укладка труб под уклоном.

• При необходимости элементы трубопровода оборачиваются геотекстилем, который обеспечивает дополнительную очистку водным стокам.
• Сверху трубы засыпаются гравием, а затем — землей.
• Около конца трубы монтируются вентиляционные трубки для доступа воздуха.
• Примерно раз в десять лет слой из гравия заменяется.

Дренажный колодец

Это яма с укрепленными стенками, в которую насыпают фильтрующий слой. Этот способ отличается от предыдущего варианта отсутствием герметичного дна. В качестве материалов используется щебень небольшой фракции, кирпичная крошка, песок, другие фильтрующие виды.

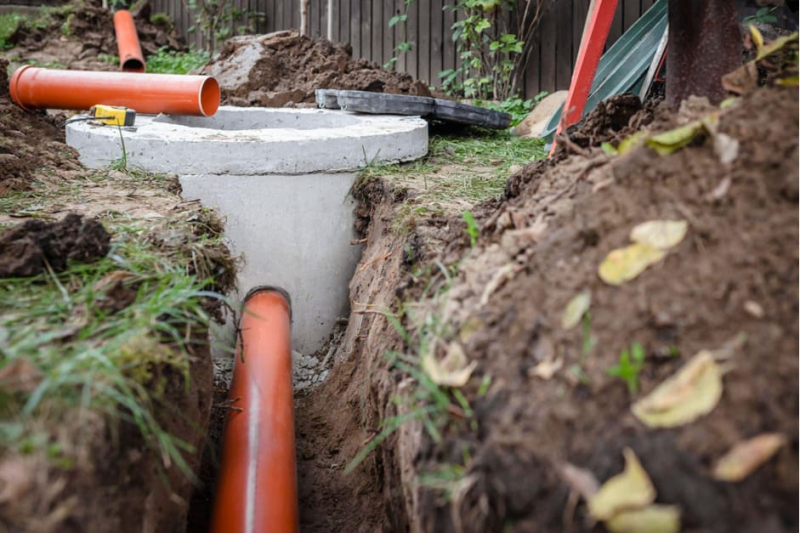

Водоотведение

Сливная вода в таких колодцах очищается естественным способом через сыпучие грунты разной фракции и естественным образом уходит в почву. Если почва глинистая, то вода превращается в ил на плотном дне. Такой естественный осадок перерабатывается полезными бактериями, которые живут в колодцах изначально или вводятся искусственно с использованием специальных аппаратов. При необходимости ил извлекается и используется для хозяйственных нужд.

Конструкция включает трубы, по которым сточные воды отводятся из помещений в колодец. В резервуаре жидкость проходит через фильтр и формирует слой ила, который ее очищает. Недостаток такого способа организации слива — необходимость в частой замене фильтрующего слоя. Это приводит к необходимости регулярного его изъятия из ямы и засыпки новых материалов. Это связано с большой проходимостью в банных комплексах. Но вариант подходит для небольших зданий, где одновременно собираются до 20 человек.

Способ используется только на почве с глубоким расположением грунтовых вод. Это исключает риск их попадания в колодец. Обычно резервуар располагают на расстоянии два метра от здания бани.
Укрепление стенок проводится с применением разных методов:

• установка обода из пластика или металла, на поверхности которого создается перфорация для циркуляции жидкости;
• создание кладки из кирпича или камня, во время работ оставляются зазоры; установка листов шифера, которые располагаются перпендикулярно друг другу по окружности, или бетонных колец.

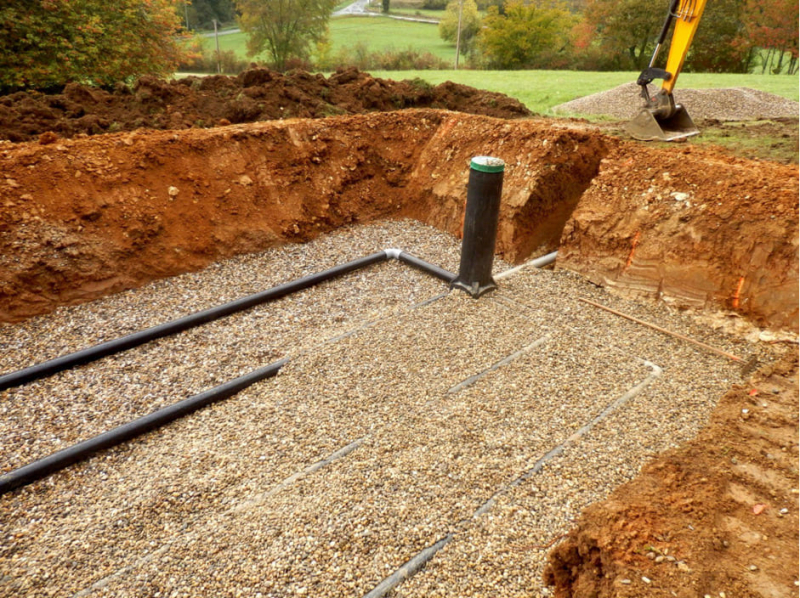

Водоотведение

Стандартная технология монтажа системы:

Копка круглой ямы. Такая форма обеспечивает равномерное давление на стенки.
Укрепление стен.
Создание фильтрующего слоя — поверх насыпается песок.
От комплекса к колодцу выкапывается траншея под наклоном, в которую помещают трубы.
Сверху устанавливается люк, конструкция покрывается гидроизоляционным слоем и засыпается почвой.

Для создания водоотведения в банных комплексах, которые располагаются за пределами города, организуется приямок, грунтовая фильтрация или дренажный колодец. В качестве альтернативы может выступать монтаж сливного колодца. Срок службы и работоспособность системы зависит от проектирования, качества материалов и монтажа.

По этой причине разные трубы, септики, колодцы, переходники, другие комплектующие, расходные, гидроизоляционные материалы приобретаются в гипермаркетах товаров для строительства, ремонта, сада и дачи. В крупных специализированных магазинах можно получить полноценную консультацию по монтажу или разработать проект.
